高阻抗式可控并联电抗器（YTCSR）是一种新型可控电抗器，可快速提供感性无功功率，也可和电容器组组成SVC，实现容性-感性无功功率平滑调节，对无功波动频繁、波动幅度较大的负荷有较好的补偿效果。具有抑制系统过电压、提高电力系统输电能力及稳定性、减小线路损耗等作用，广泛应用于电力、冶金、化工、轻工、交通、新能源等行业，尤其适用于解决城市电网、轨道交通等电缆容性无功功率问题。
0571-87191580
| 额定电压 | 6kV-110kV |
| 额定频率 | 50Hz |
| 额定容量 | ≤50Mvar（特殊容量可另定制） |
| 动态调节范围 | 1%～100%连续调节 |
| 响应时间 | ≤15ms |
| 控制装置 | DSP全数字化控制系统 |
| 响应时间 | ≤15ms |
| 控制方式：A、恒无功控制方式；B、恒电压控制方式；C、恒功率因数控制方式；D、自动跟踪补偿； | |
| 晶闸管触发方式 | 光纤触发系统 |
| 调节方式 | A.三相调节；B分相调节 |
高阻抗式可控并联电抗器（TCSR）利用晶闸管等电力电子器件控制高阻抗变压器二次绕组，通过移相控制晶闸管的导通角，实现感性无功功率的平滑调节，原理如下图所示。其核心技术为晶闸管运行在低压控制绕组，电抗器本体采用专有技术设计成封闭磁路结构。
本方案可根据实际需要，调整副边绕组设计，实现大容量方案定制化设计
● 响应速度快
YTCSR的本体是一台高阻抗变压器，高压侧的电压、电流值与低压侧的对应值按匝数比同步变化，晶闸管每半个周波就可导通一次，本体阶跃响应时间小于10ms。控制器采用DSP（高速数字信号处理器），运算速度高，执行一条指令所需时间为纳秒级，所以系统总的响应时间在15ms以内。 |
图为装置输出容量从0至目标值时，一次侧电流暂态波形
图为装置触发角从给定值ɑ至0时，一次侧电流暂态波形
●可靠性高
YTCSR工作原理简单，本体与常规变压器区别仅是阻抗电压百分数高很多，不存在低压侧短路电流冲击的问题。 晶闸管阀连接在低压绕组，其端电压为1～2kV，无需大量晶闸管串联。 |
● YTCSR铁芯无小截面阀式结构，整个磁路上始终处于不饱和，具有以下优点：
1、铁芯始终工作在线性区，电感线性度好，补偿容量与晶闸管控制角度对应准确； .2、铁芯发热均匀，不存在局部饱和及温升过高问题，避免长期运行导致绝缘老化； 3、磁滞损耗小； 4、噪音低，不会因为铁芯局部饱和作用产生很大的噪音； |
● 无电磁污染
YTCSR中大部分磁通在设计的磁路中流动，其磁场不会泄露到本体外部； |
● 运维方便
与目前其它常用的动态无功补偿装置相比，高阻抗可控电抗器的结构简单，其工作原理通俗易懂，大大降低运维人员的工作难度。 |
● 运行成本低
高阻抗式可调电抗器本体结构与变压器类似，本体采用油浸自冷（或油浸风冷），控制晶闸管采用自然冷却或小功率风冷，不需要其他辅助冷却设备。 |
| 比较项目 | YTCSR | MCSR | TCR | SVG |
| 投资 | 经济 | 适中 | 高 | 很高 |
| 运行方式 | 连续无级调节 | 连续无级调节 | 连续无级调节 | 连续无级调节 |
| 谐波含量 | 可控 | 较低 | 自身谐波含量大 | 自身产生高次谐波 |
| 维护量 | 免维护 | 免维护 | 维护量大 | 维护量大 |
| 散热方式 | 自然冷却 | 自然冷却 | 空调或水冷 | 空调或水冷 |
| 使用寿命 | 20年以上 | 20年以上 | 10~12年 | 5~8年 |
| 有功损耗 | 0.70% | 0.80% | 1.50% | 1% |
| 响应时间 | ≤15ms | ≤300ms | ≤15ms | ≤15ms |
| 电磁污染 | 无 | 无 | 辐射大 | 辐射小 |
控制方式
控制系统适合两段母线及两台电抗器以下所有运行方式，控制系统调节无功电流如下图所示：
● 恒无功控制方式
该方式用于令YTCSR输出恒定大小的无功，通过这种方式可以测量装置跟踪无功的准确性和阶跃响应速度。 |
● 恒电压控制方式
该方式用于将系统的电压稳定在一定水平的场合，YTCSR以系统的电压稳定在用户设定电压值为目标调节装置的无功输出。当系统电压低于用户设定的电压参考时，装置减小感性无功输出以提升系统电压；当系统电压高于该值时，装置增加感性无功输出以降低系统电压。 |
● 恒功率因数控制方式
运行于该方式时，YTCSR通过检测系统无功功率自动调节容量输出，使系统侧的功率因数保持恒定。 |
1全数字设计，人机界面采用大屏幕LCD液晶显示器，中文或英语显示；
2状态监控界面实时显示可实时显示系统位置开关开合情况，母线的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、电压的0~25次的谐波成分、电流的0~25次谐波成分，可控的电压、电流、控制角，故障信息等。
3历史曲线界面可以实时显示：母线电压、母线电流、功率因数、以及可控电抗器电压、电流的实时波形曲线。
4具有过压/欠压保护，过流保护，采样电压掉线保护，外部接入故障保护、本体故障保护、电压越上下限报警、本体三相电流不平衡报警等保护。
5可查询一年内历史数据和故障记录（包括故障类别、故障时间、故障值等）。
6具备可控电抗器与电容器组综合控制功能。
7具有手动输出/自动输出两种工作方式；工作时可实现手动/自动平稳转换，并可随时查询运行工作方式和输出角度。
8后台通讯可选，具有RS-232或RS-485通信接口和成熟的接口程序，可全面可靠地实现遥信、遥控等。
状态显示 01

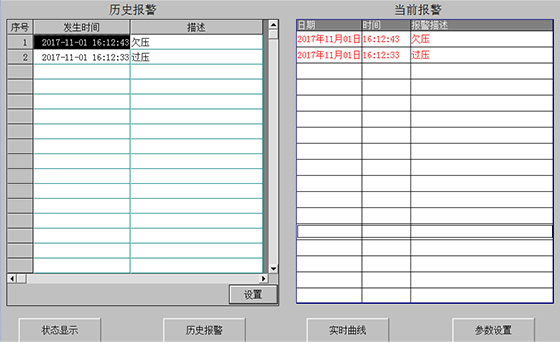

历史事件 02
历史曲线 03
参数设置 04
1、系统额定电压及频率；
2、设备容量；
3、自然环境条件；
4、安装方式（户内或户外）
5、需要订购成套装置的，请提供系统短路容量、特征谐波及含量、基波补偿容量，我司也可到现场进行电能质量测试并设计方案。.
