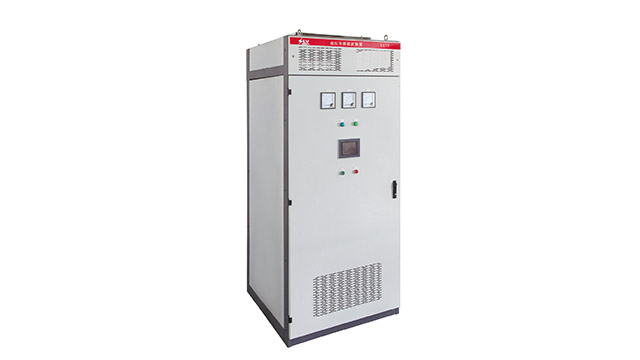

全国服务热线YMSVC-L磁控电抗器动态补偿滤波
银湖电气生产的YMSVC-L型动态补偿滤波装置主要用于6KV及以上电力系统的无功动态补偿，以提高功率因数，稳定电压，同时滤除谐波，改善电网的电能质量。该装置广泛应用于煤炭、电气化铁路、化工、钢铁等行业，节电效果好。
全国热线
0571-87191580
电能质量问题解决方案服务商国家重点支持高新技术企业
技术热线：0571-87195990 服务热线：400-0155-117
< 返回全部菜单
搜索关键字：
无功补偿成套厂家
产品简介
/ Introduction
型号说明
工作原理
YMSVC-L型高压动态补偿滤波装置由滤波支路（LC）与磁控电抗器(MCR)支路组成，其中补偿滤波支路固定连接于母线，通过调节磁控电抗器的输出容量，实现无功功率连续动态可调。
磁控电抗器是成套装置的核心部件，他采用直流助磁原理,通过改变铁心磁饱和度,调节其输出容量。能够实现无功功率的动态补偿。该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑占地面积小等优点，是理想的动态无功补偿和电压调节设备。
一次系统图
主要参数
| 电压等级 | 6-110KV |
| 容量 | 150KVar-100000KVar |
| 响应时间 | 常规100-300ms、快励小于30ms |
| 调节范围 | 2%-100% |
| 损耗 | 0.3%-0.8% |
| 噪音 | 小于65dB |
组成器件
1、滤波支路（LC）：滤波电容器、滤波空心电抗器、放电线圈、隔离开关（或真空开关）、喷逐式熔断器、柜体(框架) 、避雷器及其他附件。
2、磁控电抗器(MCR)支路：磁控电抗器、晶闸管、电流互感器、控制器等。.
技术特点
● 动态补偿装置的电容器组无需投切，无操作过电压和投切涌流冲击，运行稳定可靠；
● YMSVC型动态补偿装置采用低电压控制，设备可靠性高；
● YMSVC型动态补偿装置占地面积小，布置灵活；
● YMSVC型动态补偿装置采用自然散热，运行成本低；
● YMSVC型动态补偿装置20年免维护；
● YMSVC型动态补偿装置滤波器无需投切，无涌流冲击，且保证滤波效果；
●显示功能
可显示系统的电压、电流、有功功率、无功功率、功率因数； 显示磁控电抗器的电流、导通角、故障信息； 显示相应的高压断路器的分合状态；显示各类故障告警及保护动作信息；显示0～25 次谐波电压含量、0～25 次谐波电流含量。 |
● 远程监控功能
可远程监控设备运行状态，通讯采用TCP/IP有线网络模式，需方预留网络接入口，并分配IP地址、网关等信息。 |
● 监控、保护、报警功能
具有过压/欠压保护，过流保护，采样电压掉线保护，外部接入故障保护、动态磁控电抗器本体故障保护、电压越上下限报警、磁控三相电流不平衡等保护；控制器自检异常时闭锁所有操作指令并报警。 |
