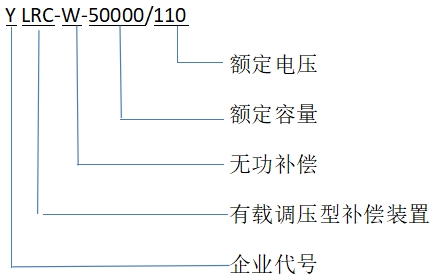

一、型号命名：

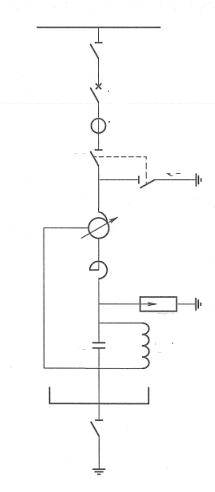

二、一次系统图：

    断路器由馈出间隔配置，一般不包含在本装置范围；

    电容器组：隔离（接地）开关、调压器、电容器组、串联电抗器、避雷器、放电线圈等，可根据现场实际需求调整配置。

三、工作原理：

        根据电容器输出容量  Qc=2πfCU2的原理，电容器组接入调压器，通过控制调压器有载分接开关档位改变电容器组端电压，从而实现电容器组容量的自动分级调节，调压器的调压范围为50％～100％，相应电容器组可实现全容量的25％～100％分级输出。一般可分为9档或14档。

四、 装置技术特点：

    4.1、补偿效果好：

    控制器通过对系统无功功率采集，自动调节有载分接开关，实现自动跟踪补偿，电容器组可以实现9级以上分级补偿，补偿精度较高。

    4.2、 设备使用寿命长：

        通过有载调压装置改变电容器端电压，使电容器组长期工作在额定电压及以下，有效延长相关设备的使用寿命。

    4.3、 无合闸涌流及操作过电压：

        通过有载调压装置改变电容器端电压，调节过程平稳，投切操作无涌流和操作过电压，减少对设备及电网的冲击。

    4.4、 自动控制：

        装置采用大屏幕液晶显示，人机界面友好，具备自动跟随调节，无需人工干预，可实现无人值守。

    4.5、 经济性较高：

        装置具有设备投资少、自身损耗小、占地面积小、运维简单等优点。

五、既有变电站典型改造步骤：装置利旧：

    5.1、电容器、放电线圈、隔离开关、避雷器等参数满足改造选型要求，检验合格的可在改造方案中继续使用或作为用户方其他变电站备品备件；

    5.2、串联电抗器：由于改造后电容器组不需分组（即单组容量变大），原串抗和电容器组不匹配，可作为用户方其他变电站备品备件；

    5.3、改造方案设计：由我方根据现场空间条件，设计平面布置图，并提出相关配套电气（如出线开关参数、综保类型、防护联锁等）、土建相关要求，交设计院完成施工图设计；

    土建施工：根据施工图进行必要的土建调整施工，由于装置集成化设计，对空间布局及土建的要求不高，整体土建施工量不大；

    设备安装调试投运：由我司派资深电气工程师负责现场安装指导，并负责设备调试，确保顺利投运。

六、订货须知：

订货或询价时请提供以下参数

系统额定电压及频率；

设备容量；

自然环境条件；

安装方式（户内或户外）

需要订购成套装置的，请提供系统短路容量、特征谐波及含量、基波补偿容量，我司也可到现场进行电能质量测试并设计方案。
