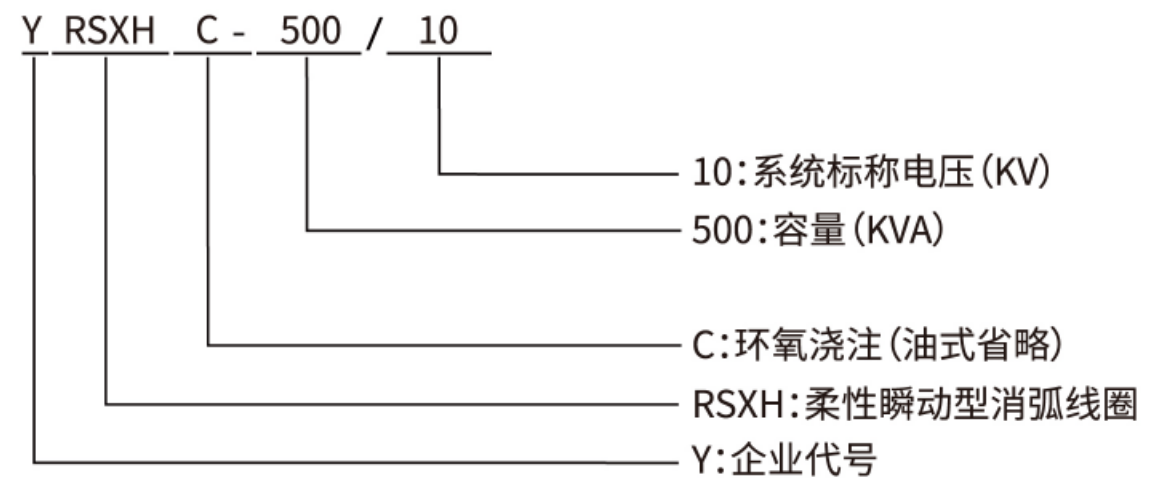

一、型号说明：

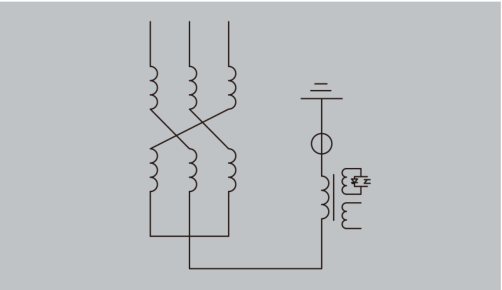

二、一次系统图：

三、技术性能：

        自动补偿功能：装置通过信号注入法测量计算系统电容电流，当系统发生接地故障时，装置依据预先设定的参数实行自动补偿，当系统接地故障消除后，装置及时判断并退出补偿状态。

响应时间：≤15ms。

        装置启动电压：可根据系统要求设定，一般为20％-35％Un（Un为系统标称电压除以3）。

        残流：对于不直接连接发电机的系统，残流不大于10A；对于直接连接发电机的系统，残流不大于DL／T620的规定。装置额定运行时间：不小于2h。

        中性点位移电压：1．在正常运行情况下，装置引起的长时间中性点位移电压不超过15％Un。2．接地故障解除后，装置退出补偿状态时不产生危险的中性点位移电压。

        识别系统单相接地状态：装置应能正确识别系统单相接地状态，当系统非单相接地引起的中性点电压升高时，应避免对系统正常运行产生不利影响。

        脱谐度设定：装置应能设定脱谐度，在保证不引起系统串联谐振和满足残流要求的情况下，装置应能满足系统要求的各种补偿运行方式，一般以过补偿为宜。

四、装置技术特点：

        4.1、补偿精度高。实时跟踪测量系统分布电容，当系统发生单相接地时，消弧装置按照实测的系统分布电容，及时调整晶闸管导通角控制消弧线圈电感值，在15ms内达到理想的补偿效果。

        4.2、补偿方式灵活：补偿方式可通过菜单设为欠补偿、全补偿、过补偿；工作在欠补偿和过补偿时可菜单设定脱谐度或补偿后的接地残流值。

        4.3、可以实现双机并联补偿：本成套装置可以采用一个控制器同时控制两个消弧线圈的方式。如果是分段运行，则分别对其跟踪监测系统的电容电流，并在单相接地时对接地母线进行补偿；若并联运行则将两段母线作为一段来监测，当系统发生单相接地时控制器 将同时控制两套消弧线圈采用各补偿一半的原则实施补偿。

        4.4、补偿电流调节范围大： 2％-100％连续可调。

        4.5、实时跟踪显示：可实时检测并显示电网的电容电流：中性点电压、接地时消弧线圈的补偿电流及补偿后的残流、同时还能显示接地线路、接地时间、接地终止时间并将其保存作为追忆信息。两套装置运行时，可显示分列或并列状态。

        4.6、并联中电阻选线法：采用接地时在消弧线圈两端瞬间投入电阻的方法，瞬时向接地点注入电流的有功分量，使接地点的电流幅值和相位都有很明显的变化，可使接地选线的准确性达到100％。
